Componentes Multimarcas y sus especificaciones:
Dispositivos de montaje
Bisagras
Rieles ocultas
Rieles telescópicos
Pistón
1 - Dispositivos de montaje:

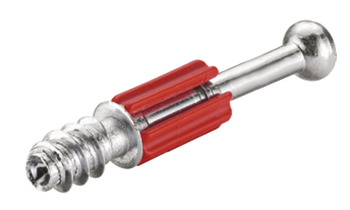

Perno minifix
Cuerpo
Profundidad del agujero: 24mm
Diámetro del agujero: 8mm
Rosca
Profundidad del agujero: 11mm
Diámetro del agujero: 5mm
Castaña minifix
Profundidad del agujero: 12.5mm
Diámetro del agujero: 15mm
VB 2 agujeros
Profundidad del agujero: 9mm
Diámetro del agujero: 10mm
Profundidad del agujero: 12mm
Diámetro del agujero: 20mm
VB 1 agujero
Profundidad del agujero: 12mm
Diámetro del agujero: 20mm
Perno vb's
Profundidad del agujero: 11mm
Diámetro del agujero: 5mm
Soporte de esquina 2 agujeros
Profundidad del agujero: 2mm
Diámetro del agujero: 3mm
OBS: uno agujero en la repisa y uno en la caja
Tab 15
Profundidad del agujero: 12.5mm
Diámetro del agujero: 15mm
Tab 20
Profundidad del agujero: 12.5mm
Diámetro del agujero: 20mm
Soporte de entrepaño
Profundidad del agujero: 8mm
Diámetro del agujero: 5mm
Perno plástico
Profundidad del agujero: 10mm
Diámetro del agujero: 5mm
Soporte plástico
Profundidad del agujero: 2mm
Diámetro del agujero: 3mm
Tarugo
Profundidad del agujero: 30mm
Diámetro del agujero: 8mm
Tornillo
Largos:
- 16mm
- 25mm
- 35mm
- 40mm
Diámetro del agujero: 3mm
2 - Bisagras:
Cazoleta
Profundidad del agujero: 12.5 mm
Diámetro del agujero: 35 mm
Fijación Caneco
Profundidad del agujero: 2 mm
Diámetro del agujero: 3 mm
Distancia entre agujeros: 52mm
Calço
Profundidad del agujero: 2 mm
Diámetro del agujero: 3 mm
Distancia entre agujeros: 32mm

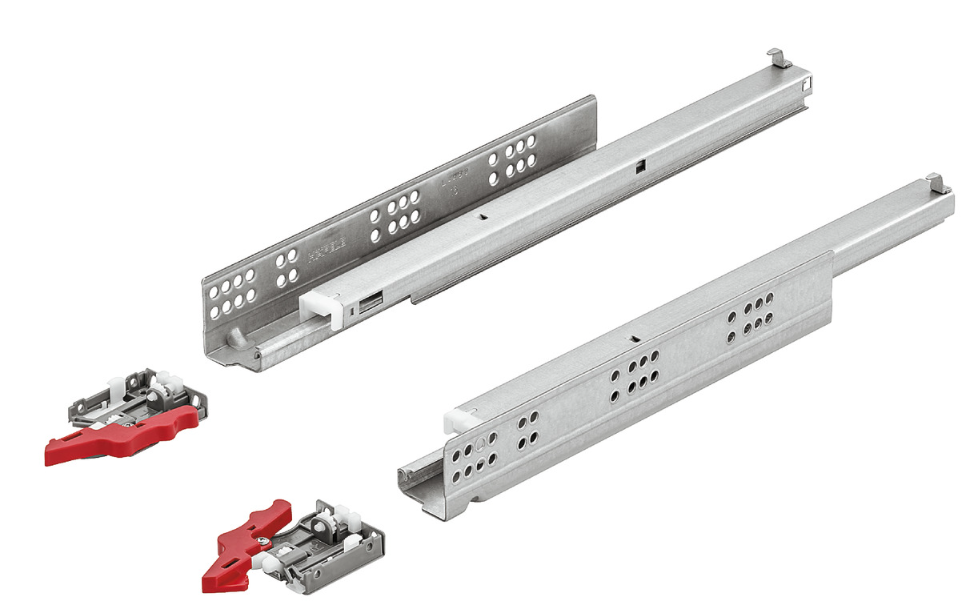

3 - Rieles ocultas:
⚠️OBS:⚠️
Los rieles ocultos multimarca son compatibles solamente con laterales de cajón con espesor de 15mm
El espacio entre la lateral del cajón y la lateral del módulo es de 6mm
El modelo utilizado como base para la perforación multimarca tiene la perforación de la garra en el contra fondo de cajón con diámetro de 5mm y el gatillo fijado en el fondo cerca de la cara del cajón
Rieles ocultas apertura total cierre suave
Diámetro de los agujeros: 3mm
1° agujero: 37 mm
Tamaños:
300 mm - 350 mm - 400 mm - 450 mm - 500 mm - 550 mm - 600 mm
Rieles ocultas apertura parcial cierre suave
Diámetro de los agujeros: 3mm
1° agujeros: 37 mm
Tamaños:
300 mm - 350 mm - 400 mm - 450 mm - 500 mm - 550 mm - 600 mm
Rieles ocultas apertura total apertura táctil
Diámetro de los agujeros: 3mm
1° agujero: 37 mm
Tamaños:
300 mm - 350 mm - 400 mm - 450 mm - 500 mm - 550 mm - 600 mm
Rieles ocultas apertura parcial apertura táctil
Diámetro de los agujeros: 3mm
1° agujero: 37 mm
Tamaños:
300 mm - 350 mm - 400 mm - 450 mm - 500 mm - 550 mm - 600 mm
4 - Rieles telescópicos:
⚠️OBS:⚠️
El espacio entre la lateral del cajón y la lateral del módulo es de 13mm

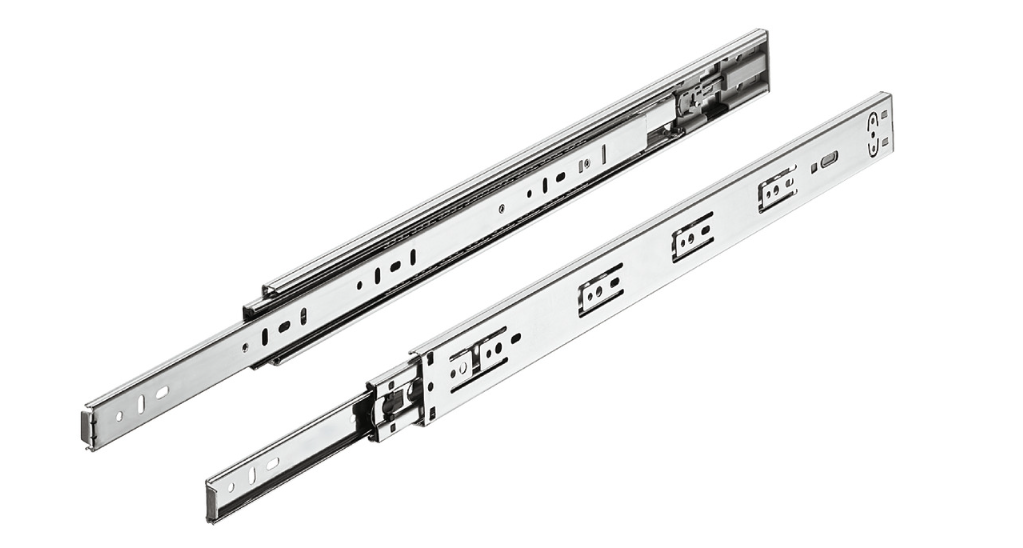

Riel telescópica
Diámetro de los agujeros: 3mm
1° agujero: 37 mm
Tamaños:
300 mm - 350 mm - 400 mm - 450 mm - 500 mm - 550 mm - 600 mm - 650mm - 700mm
Riel telescópica cierre suave
Diámetro de los agujeros: 3mm
1° agujero: 37 mm
Tamaños:
300 mm - 350 mm - 400 mm - 450 mm - 500 mm - 550 mm - 600 mm - 650mm - 700mm
Riel telescópica ligera
Diámetro de los agujeros: 3mm
1° agujero: 37 mm
Tamaños:
300 mm - 350 mm - 400 mm - 450 mm - 500 mm - 550 mm - 600 mm - 650mm - 700mm
Riel telescópica apertura táctil
Diámetro de los agujeros: 3mm
1° agujero: 37 mm
Tamaños:
300 mm - 350 mm - 400 mm - 450 mm - 500 mm - 550 mm - 600 mm - 650mm - 700mm

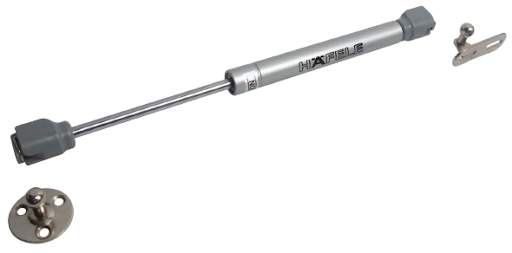

5 - Pistóns:
⚠️OBS:⚠️
La distancia entre los agujeros de fijación del pistón en la puerta es 38mm
Pistón normal
Fuerza
60N - 80N - 100N - 120N - 150N
Pistón inverso
Fuerza
60N - 80N - 100N
